Reihenschaltung
Eine Reihenschaltung, auch als Serienschaltung bekannt, ist eine grundlegende Methode zur Verbindung elektrischer Komponenten. Dabei werden die Elemente so miteinander verbunden, dass der Strom durch jedes einzelne fließt. In der Photovoltaik, der Technik zur Umwandlung von Sonnenenergie in elektrische Energie, werden Solarmodule häufig in Reihe geschaltet. Dies erhöht die Gesamtspannung und maximiert die Effizienz der Solaranlage. Doch wie genau funktioniert diese Art der Schaltung und welche Vorteile bringt sie mit sich? In den folgenden Abschnitten werden wir diese Fragen detailliert beantworten.
Grundlagen der Reihenschaltung
Was ist eine Reihenschaltung?
Eine Reihenschaltung ist eine Art von elektrischer Schaltung, bei der die Komponenten nacheinander verbunden sind. Das bedeutet, dass der Strom durch jedes Element der Schaltung fließt, bevor er zum nächsten gelangt. Diese Art der Schaltung wird oft in einfachen Stromkreisen verwendet, etwa in Taschenlampen oder Weihnachtsbaumbeleuchtungen. Sie zeichnet sich durch eine einfache Konstruktion aus und wird deshalb häufig in alltäglichen Anwendungen genutzt, bei denen der Strom gleichmäßig durch alle Komponenten fließen soll.
Wie funktioniert eine Reihenschaltung?
In einer Reihenschaltung gibt es nur einen Pfad für den Stromfluss. Das bedeutet, dass der gleiche Strom durch alle Komponenten fließt. Die Gesamtspannung der Schaltung ist die Summe der Spannungen über jede einzelne Komponente. Ein einfaches Beispiel ist die Reihenschaltung von Batterien, um die Spannung zu erhöhen. Wenn man beispielsweise zwei Batterien mit jeweils 1,5 Volt in Reihe schaltet, erhält man eine Gesamtspannung von 3 Volt, was für Geräte mit höherem Spannungsbedarf genutzt werden kann.
Vor- und Nachteile der Reihenschaltung
Der größte Vorteil der Reihenschaltung ist die Erhöhung der Gesamtspannung, was besonders in der Photovoltaik von Vorteil ist. Ein Nachteil ist jedoch, dass, wenn eine Komponente in der Reihe ausfällt, der gesamte Stromkreis unterbrochen wird. Dies kann zu Funktionsausfällen führen, weshalb in bestimmten Anwendungen Alternativen wie die Parallelschaltung bevorzugt werden. Dennoch bleibt die Reihenschaltung aufgrund ihrer Einfachheit und Effizienz in vielen Bereichen, insbesondere bei der Spannungssteigerung, eine beliebte Wahl.
Reihenschaltung in der Photovoltaik
Anwendung der Reihenschaltung in Solarmodulen

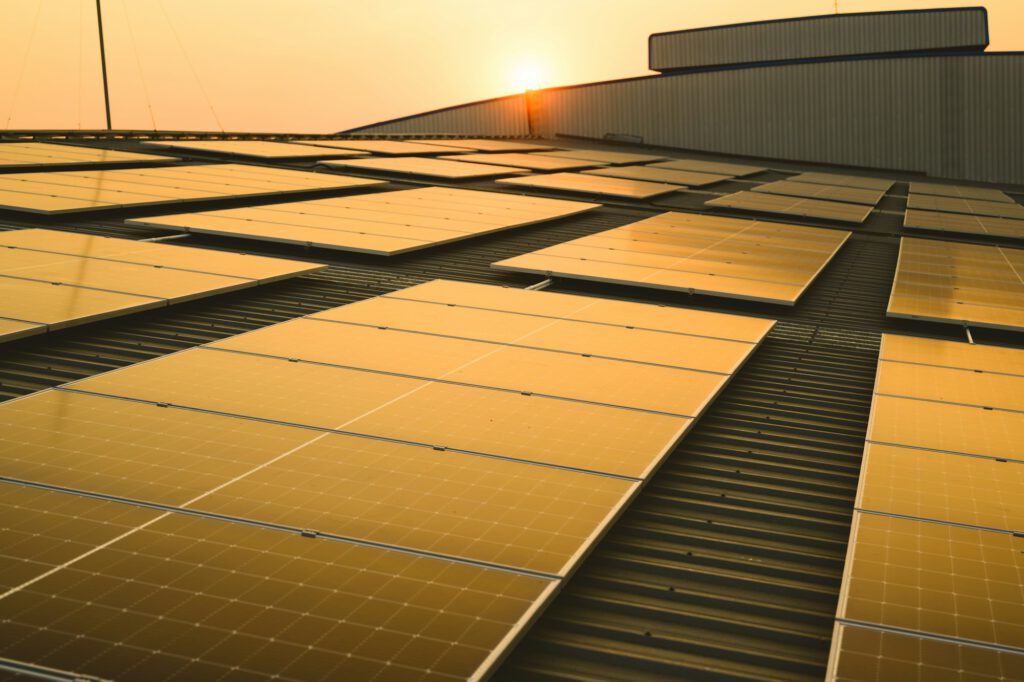

In Photovoltaikanlagen werden Solarmodule oft in Reihe geschaltet. Dies ermöglicht es, die Spannung auf ein Niveau zu erhöhen, das für die Nutzung in Haushalten oder zur Einspeisung ins Stromnetz erforderlich ist. Jedes Modul trägt dabei zur Gesamtspannung bei, wodurch eine effiziente und effektive Energieversorgung sichergestellt wird. Die Reihenschaltung ist daher eine gängige Praxis, um die gewünschte Spannung zu erreichen und den Energieertrag zu maximieren.
Vorteile der Reihenschaltung in Photovoltaikanlagen
Durch die Reihenschaltung kann die Leistung der gesamten Solaranlage maximiert werden. Höhere Spannungen führen zu geringeren Stromstärken für die gleiche Leistungsabgabe, was die Verluste in den Leitungen reduziert und die Effizienz erhöht. Diese Reduktion der Verluste ist besonders wichtig, um die Energieübertragung zu optimieren und den Gesamtwirkungsgrad der Solaranlage zu verbessern. Daher ist die Reihenschaltung eine bevorzugte Methode, um die Effizienz von Photovoltaikanlagen zu steigern.
Herausforderungen und Lösungen
Eine Herausforderung bei der Reihenschaltung in Photovoltaikanlagen ist der Einfluss von Verschattung auf ein einzelnes Modul, das die Leistung der gesamten Reihe mindern kann. Lösungen hierfür sind der Einsatz von Bypass-Dioden oder die Kombination mit Parallelschaltungen. Diese Techniken helfen, den negativen Einfluss von Schatten zu minimieren und die Gesamtleistung der Anlage aufrechtzuerhalten. Durch den Einsatz solcher Lösungen kann die Zuverlässigkeit und Effizienz der Photovoltaikanlagen weiter gesteigert werden.
Technische Aspekte der Reihenschaltung
Berechnung der Gesamtspannung
In einer Reihenschaltung addieren sich die Spannungen der einzelnen Module. Beispielsweise erzeugen fünf Solarmodule mit jeweils 40 Volt eine Gesamtspannung von 200 Volt. Diese Berechnung ist entscheidend für die Planung und Dimensionierung von Photovoltaikanlagen, um sicherzustellen, dass die erforderliche Spannung für die gewünschte Anwendung erreicht wird. Eine präzise Berechnung der Gesamtspannung trägt dazu bei, die Effizienz und Leistungsfähigkeit der gesamten Anlage zu gewährleisten.
Einfluss des Stroms in der Reihenschaltung
Der Strom in einer Reihenschaltung bleibt konstant. Das bedeutet, dass der gleiche Strom durch alle Module fließt. Dies ist ein wesentlicher Unterschied zur Parallelschaltung, wo der Strom sich aufteilt. Dieser konstante Stromfluss ist wichtig für die Stabilität der Schaltung und beeinflusst die Dimensionierung der Komponenten. Bei der Planung von Reihenschaltungen muss daher besonders auf die Stromtragfähigkeit der einzelnen Module geachtet werden, um eine Überlastung zu vermeiden.
Beispielrechnung für eine Photovoltaikanlage
Angenommen, eine Solaranlage besteht aus zehn Modulen mit jeweils 300 Watt und 40 Volt. In Reihe geschaltet ergibt dies eine Gesamtspannung von 400 Volt und eine Leistung von 3000 Watt. Diese Beispielrechnung zeigt, wie durch die Reihenschaltung sowohl die Spannung als auch die Gesamtleistung der Anlage erhöht werden können. Solche Berechnungen sind essenziell für die Auslegung und Optimierung von Photovoltaikanlagen, um die gewünschte Energieversorgung sicherzustellen.
Vergleich: Reihenschaltung vs. Parallelschaltung
Unterschiede zwischen Reihenschaltung und Parallelschaltung
In einer Parallelschaltung sind die Komponenten nebeneinander geschaltet, sodass der Strom durch mehrere Wege fließen kann. Die Gesamtspannung bleibt gleich, während sich der Strom aufteilt. Dies ist anders als bei der Reihenschaltung, wo der Strom konstant bleibt und die Spannungen addiert werden. Die Wahl zwischen diesen Schaltungstypen hängt von den spezifischen Anforderungen der Anwendung ab und beeinflusst die Effizienz und Zuverlässigkeit des Stromkreises.
Wann sollte welche Schaltung verwendet werden?
Die Wahl zwischen Reihen- und Parallelschaltung hängt von den Anforderungen der Anwendung ab. Für höhere Spannungen und geringere Verluste sind Reihenschaltungen ideal, während Parallelschaltungen bei Bedarf an konstanter Spannung und höherem Strom besser geeignet sind. Die Entscheidung basiert auf den spezifischen technischen Anforderungen und Zielen der jeweiligen Anwendung. Durch die richtige Auswahl der Schaltungstypen kann die Leistungsfähigkeit und Effizienz der elektrischen Systeme optimiert werden.
Kombination von Reihen- und Parallelschaltung
In vielen Photovoltaikanlagen werden beide Schaltungstypen kombiniert, um die Vorteile beider Ansätze zu nutzen und die Effizienz der Anlage zu maximieren. Diese Kombination ermöglicht eine flexible Anpassung der Spannung und des Stroms an die jeweiligen Anforderungen. Durch die intelligente Kombination von Reihen- und Parallelschaltung kann die Gesamtleistung der Photovoltaikanlagen optimiert und deren Zuverlässigkeit erhöht werden. Dies trägt zur effizienten Nutzung der Sonnenenergie bei.
Wartung und Sicherheit
Sicherheitsaspekte bei der Reihenschaltung
Bei hohen Spannungen in der Reihenschaltung ist besondere Vorsicht geboten, um Kurzschlüsse und elektrische Schläge zu vermeiden. Es ist wichtig, dass alle Verbindungen ordnungsgemäß isoliert sind. Sicherheitsvorkehrungen sind entscheidend, um Unfälle zu verhindern und die Integrität der Schaltung zu gewährleisten. Regelmäßige Überprüfungen und Wartungsarbeiten tragen zur Sicherheit und Zuverlässigkeit der Reihenschaltungen bei.
Häufige Probleme und deren Behebung
Ein häufiges Problem in Reihenschaltungen ist der Ausfall einzelner Module, was die gesamte Schaltung beeinträchtigt. Bypass-Dioden können helfen, dieses Problem zu umgehen. Diese Dioden leiten den Strom um das defekte Modul herum und verhindern so den Totalausfall der Schaltung. Durch den Einsatz solcher Lösungen kann die Zuverlässigkeit und Effizienz der Reihenschaltungen verbessert und der kontinuierliche Betrieb der Systeme sichergestellt werden.
Wartungstipps für Solaranlagen
Regelmäßige Inspektionen und Reinigungen der Module sowie die Überprüfung der Verbindungen können die Lebensdauer der Solaranlage verlängern und deren Effizienz sicherstellen. Eine gut gewartete Solaranlage liefert konstant hohe Leistungen und trägt zur nachhaltigen Energieerzeugung bei. Wartungstipps umfassen das Entfernen von Schmutz und Laub, das Überprüfen der elektrischen Verbindungen und das Testen der Leistungsfähigkeit der Module. Durch regelmäßige Wartung kann die Lebensdauer und Effizienz der Solaranlage maximiert werden.
Zukunftsperspektiven
Weiterentwicklungen in der Photovoltaik
Die Photovoltaik-Technologie entwickelt sich stetig weiter. Neue Materialien und Techniken verbessern die Effizienz der Solarmodule und ermöglichen flexiblere Schaltungsmöglichkeiten. Fortschritte in der Materialforschung und Fertigungstechnologie tragen dazu bei, dass Solarmodule leistungsfähiger und kostengünstiger werden.
Neue Technologien und ihre Auswirkungen auf die Schaltungsmethoden
Mit der Einführung von Technologien wie Smart-Module und optimierte Wechselrichter können Photovoltaikanlagen noch effizienter und zuverlässiger betrieben werden, wodurch die Bedeutung von Schaltungstechniken wie der Reihenschaltung weiter steigt. Diese neuen Technologien ermöglichen eine präzisere Steuerung und Überwachung der Solarmodule z.B. mittels Einsatz von Leistungsoptimierern, was zu einer verbesserten Leistung und Effizienz führt. Die kontinuierliche Weiterentwicklung der Photovoltaik-Technologien wird die Bedeutung und Anwendung von Schaltungsmethoden wie der Reihenschaltung weiter verstärken.
Fazit
Die Reihenschaltung spielt eine entscheidende Rolle in der Photovoltaik, da sie die Spannung der Solaranlagen erhöht und deren Effizienz steigert. Trotz einiger Herausforderungen bietet sie zahlreiche Vorteile und bleibt ein zentraler Bestandteil moderner Solartechnologien. Mit kontinuierlichen Fortschritten in der Photovoltaik werden die Schaltungstechniken weiter optimiert, um die Nutzung von Solarenergie noch effektiver zu gestalten. Durch die Kombination von technologischem Fortschritt und bewährten Schaltungsmethoden kann die Effizienz und Zuverlässigkeit von Photovoltaikanlagen weiter verbessert werden.
FAQ
Was ist eine Reihenschaltung?
Eine Reihenschaltung ist eine Art von elektrischer Schaltung, bei der die Komponenten nacheinander verbunden sind. Der Strom fließt durch jedes Element der Schaltung, bevor er zum nächsten gelangt, wodurch die Spannungen der einzelnen Komponenten addiert werden.
Wie funktioniert eine Reihenschaltung?
In einer Reihenschaltung gibt es nur einen Pfad für den Stromfluss. Der gleiche Strom fließt durch alle Komponenten, und die Gesamtspannung ist die Summe der Spannungen über jede einzelne Komponente.
Was sind die Vorteile der Reihenschaltung in Photovoltaikanlagen?
Die Reihenschaltung erhöht die Gesamtspannung und führt zu geringeren Stromstärken bei gleicher Leistungsabgabe, was die Verluste in den Leitungen reduziert und die Effizienz der Anlage erhöht.
Was sind die Nachteile der Reihenschaltung?
Wenn eine Komponente in der Reihenschaltung ausfällt, wird der gesamte Stromkreis unterbrochen. Dies kann zu Funktionsausfällen führen, weshalb manchmal Alternativen wie die Parallelschaltung bevorzugt werden.
Wie werden Solarmodule in einer Photovoltaikanlage geschaltet?
In Photovoltaikanlagen werden Solarmodule häufig in Reihe geschaltet, um die Spannung auf ein Niveau zu erhöhen, das für die Nutzung in Haushalten oder zur Einspeisung ins Stromnetz erforderlich ist.
Was sind die Herausforderungen bei der Reihenschaltung in Photovoltaikanlagen?
Eine Herausforderung ist der Einfluss von Verschattung auf ein einzelnes Modul, das die Leistung der gesamten Reihe mindern kann. Lösungen hierfür sind der Einsatz von Bypass-Dioden oder die Kombination mit Parallelschaltungen.
Wie berechnet man die Gesamtspannung in einer Reihenschaltung?
In einer Reihenschaltung addieren sich die Spannungen der einzelnen Module. Beispiel: Fünf Solarmodule mit jeweils 40 Volt ergeben eine Gesamtspannung von 200 Volt.
Was ist der Unterschied zwischen Reihen- und Parallelschaltung?
In einer Parallelschaltung sind die Komponenten nebeneinander geschaltet, sodass der Strom durch mehrere Wege fließen kann. Die Gesamtspannung bleibt gleich, während sich der Strom aufteilt. In einer Reihenschaltung bleibt der Strom konstant und die Spannungen addieren sich.
Wann sollte man eine Reihenschaltung verwenden?
Für Anwendungen, die höhere Spannungen und geringere Verluste erfordern, ist die Reihenschaltung ideal. Bei Bedarf an konstanter Spannung und höherem Strom ist die Parallelschaltung besser geeignet.
Welche Sicherheitsaspekte sind bei der Reihenschaltung zu beachten?
Bei hohen Spannungen ist besondere Vorsicht geboten, um Kurzschlüsse und elektrische Schläge zu vermeiden. Alle Verbindungen müssen ordnungsgemäß isoliert sein, und regelmäßige Überprüfungen sind erforderlich.
Was sind Bypass-Dioden und wie helfen sie in einer Reihenschaltung?
Bypass-Dioden leiten den Strom um defekte Module herum und verhindern so den Totalausfall der Schaltung. Dies hilft, die Zuverlässigkeit und Effizienz der Photovoltaikanlagen zu verbessern.
Wie kann die Wartung von Solaranlagen in einer Reihenschaltung optimiert werden?
Regelmäßige Inspektionen und Reinigungen der Module sowie die Überprüfung der Verbindungen können die Lebensdauer der Solaranlage verlängern und deren Effizienz sicherstellen.
